Multimetre Nedir, Çeşitleri Nelerdir ve Nasıl Kullanılır?

Avometre olarak da bilinen multimetre, elektrik voltajını, akımı, direnci ve benzeri elektriksel ölçümleri yapmak için kullanılan test cihazıdır. Multimetreler, temel olarak analog ve dijital olmak üzere iki çeşittir. Her ikisi de elektrik devrelerinde ölçüm ve arıza tespiti yapmak için kullanılmaktadır.

18 Eylül 2020 Cuma - 07:10

Avometre olarak da bilinen multimetre, elektrik voltajını, akımı, direnci ve benzeri elektriksel ölçümleri yapmak için kullanılan test cihazıdır. Multimetreler, temel olarak analog ve dijital olmak üzere iki çeşittir. Her ikisi de elektrik devrelerinde ölçüm ve arıza tespiti yapmak için kullanılmaktadır.

Multimetreler, modele bağlı olarak birçok farklı okuma yeteneğine sahiptir. Temel test cihazları, voltajı, akımı ve direnci ölçer ve sürekliliği kontrol etmek için kullanılabilir, bu da tam bir elektronik devreyi doğrulamak için yeterlidir.

Daha gelişmiş multimetreler aşağıdaki değerlerin tümünü test edebilir.

  • AC (alternatif akım) voltajı ve akımı
  • DC (doğru akım) voltajı ve akımı
  • Direnç (Ohm)
  • Kapasite (Farad)
  • İletkenlik (Siemens)
  • Desibel
  • Görev döngüsü (Duty cycle)
  • Frekans (Hz)
  • Endüktans (Henry)
  • Sıcaklık (Celsius veya Fahrenheit)

Bazı multimetreler, farklı aksesuar ve özel sensörlerle birleştirilerek ışık seviyesi, rüzgar hızı, bağıl nem gibi farklı ölçümler de yapabilir.

Analog Multimetre

Analog multimetre, içerisindeki mikro ampermetre yardımıyla akımı ölçer ve gösterge üzerindeki iğneyi dereceli bir ölçekte hareket ettirir. Analog multimetreler, volt ölçümünde dijital olanları kadar hassas olmasa da akım ölçümünde düşük dirençleri sayesinde 50 µA’e (50 mikroamper) kadar yüksek hassasiyette ölçüm yapabilir.

Analog multimetreler, dijital benzerlerinden daha ucuzdur. Analog multimetreler, iç yapısı gereği oldukça hassas yapıdadır. Bu sebeple dikkatli bir şekilde taşınmalıdır.

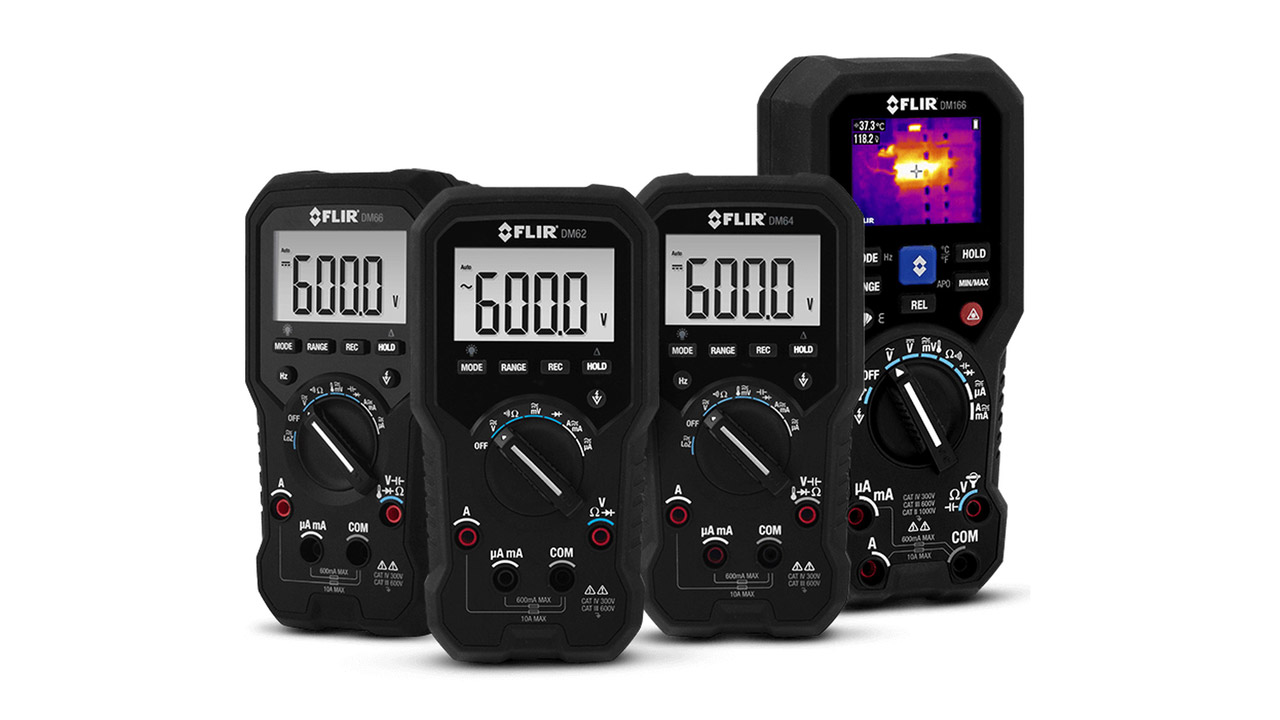

Dijital Multimetre

Dijital multimetre, hareketli iğne ve cetvel yerine dijital sayaç ve LCD ekrandan oluşur. Analog multimetrelere göre biraz daha pahalı olan dijital multimetreler, kolay okunması ve yüksek doğrulukta ölçüm yapabilmesi sayesinde yaygın olarak kullanılan multimetre çeşidi haline gelmiştir.

Multimetre üzerinde siyah ve kırmızı renklerde üç ya da dört bağlantı portu ve bu portlara bağlanan siyah ve kırmızı problar bulunmaktadır. Siyah prob, siyah porta bağlanır ve ortak bağlantı noktası olarak kullanılır. Kırmızı prob ise istenen işleve (akım ya da voltaj ölçümü gibi) göre diğer bağlantı noktalarından birine takılır.

Uçlar takıldıktan sonra, multimetrenin ortasındaki düğme çevrilerek test işlevi seçilir. Örneğin, düğme 200 V DC olarak ayarlandığında test cihazı 200 V’a kadar DC (doğru akım) voltajı algılayabilir. Daha küçük voltajları ölçmek için düğme 20 V DC değerine çekilmelidir.

Problar, test edilecek bağlantı noktalarına temas ettirildiğinde voltaj (veya başka bir değer) multimetre ekranı üzerinde okunacaktır.
