Dog Ears (Köpek Kulağı) Nedir?

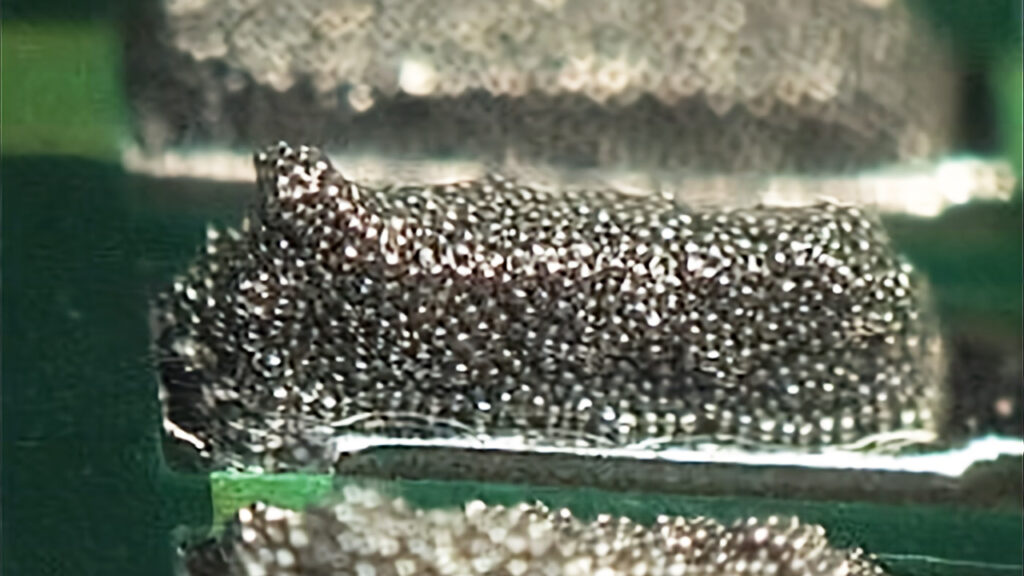

Dog ears (köpek kulağı), SMD üretim sürecinde karşılaşılan problemlerden birisidir. Lehimleme esnasında lehim yüzeylerinde yüksek kenarların oluşması şeklinde görülür. Bu görüntü köpek kulağını anımsattığı için literatürde dog ears (köpek kulağı) olarak nitelendirilir.

Dog Ears (Köpek Kulağı) Nedir?
03.03.2022
170
A+
A-

Dog ears (köpek kulağı), SMD üretim sürecinde karşılaşılan problemlerden birisidir. Lehimleme esnasında lehim yüzeylerinde yüksek kenarların oluşması şeklinde görülür. Bu görüntü köpek kulağını anımsattığı için literatürde dog ears (köpek kulağı) olarak nitelendirilir.

Dog ears problemi özellikle fine pitch komponent dizgilerinde kısa devre ve soğuk lehim gibi problemlere neden olabileceği için göz ardı edilmemelidir.

Dog ears problemi, stencil (elek) deliklerinde oluşan tortu ve baskı sonrası PCB ayrılma hızından kaynaklanabilir.

Stencil deliklerinde oluşan tortunun önlenmesi için elek altı temizlik prosedürü kontrol edilmelidir.

Baskı parametrelerinden ayrılma hızı da oluşan bu tortuda etkendir. Baskı öncesi ayrılma hızı kontrol edilmelidir. İdeal ayrılma hızı saniyede 3 mm olacak şekildedir. Ancak kullanılan krem lehimin viskozitesine bağlı olarak bu değer değişebilir.

Çalışma ortamındaki iklimlendirme şartları 20 °C sıcaklık ve %50 nem oranı doğrultusunda ideal çalışma sağlanır. Bu durumda ayrılma hızı parametresi 3 mm/saniye olacaktır. Bu şartlar dışında ideal ayrılma hızında değişiklik yapılarak baskı alınıp en ideal baskı alındığındaki hız sabit bırakılmalıdır.

SMD Makine Programcısı ve SMD Üretim Uzmanı Bayram Aktaş, Haskap Elektronik firmasında SMD Elektronik Üretim Sorumlusu olarak görev yapmaktadır. Daha önceleri uzun bir süre Arçelik'te Master Operatör olarak çalışmıştır.
